安装墨芯计算卡

概述

墨芯计算卡搭载墨芯自研 Antoum® 芯片，通过 PCIe 接口集成到主流服务器中，用于提升云端推理能力。本文介绍 S4、S30、S40 和 S40AC 计算卡的安装方式。

安全须知

为确保人身安全和设备安全，请务必确保：

保持服务器以及周围工作区域清洁无尘土。
在打开服务器外壳前拔下电源线。

除保持环境清洁及操作前断电外，还需要防止静电放电（Electrostatic Discharge，ESD）。安装墨芯计算卡时，操作不当可能因 ESD 损坏电子组件，并导致设备整体故障或间歇性故障。拆卸和更换组件时，请遵循以下防 ESD 要求：

确保佩戴 ESD 腕带或踝带，且与皮肤接触良好。将腕带或踝带的设备端连接到底座上未涂漆的金属表面。
避免让墨芯计算卡接触您的衣物。腕带或踝带只能防止身体产生的 ESD 影响电子组件，但无法防止衣物产生的 ESD。
拿起墨芯计算卡时只能接触其托架或边缘，避免接触印刷电路板或连接器。
将墨芯计算卡放在防静电的表面上，例如套件中提供的防静电袋。
如需退还墨芯计算卡，请立即将其放入防静电袋内。

安装 S4 计算卡

下文描述了在服务器上安装 S4 计算卡（以下简称 S4）的步骤，具体步骤如下：

关闭服务器并拔下服务器电源线。
打开服务器盖板。
在服务器主板上找到 PCIe 卡槽，并将 S4 插入 PCIe 插槽。
为服务器装好盖板。
连接服务器电源线并启动服务器。

安装 S30 计算卡

下文描述了在服务器上安装 S30 计算卡的步骤，具体步骤如下：

关闭服务器并拔下电源线。
打开服务器盖板。
拆掉挡风条。

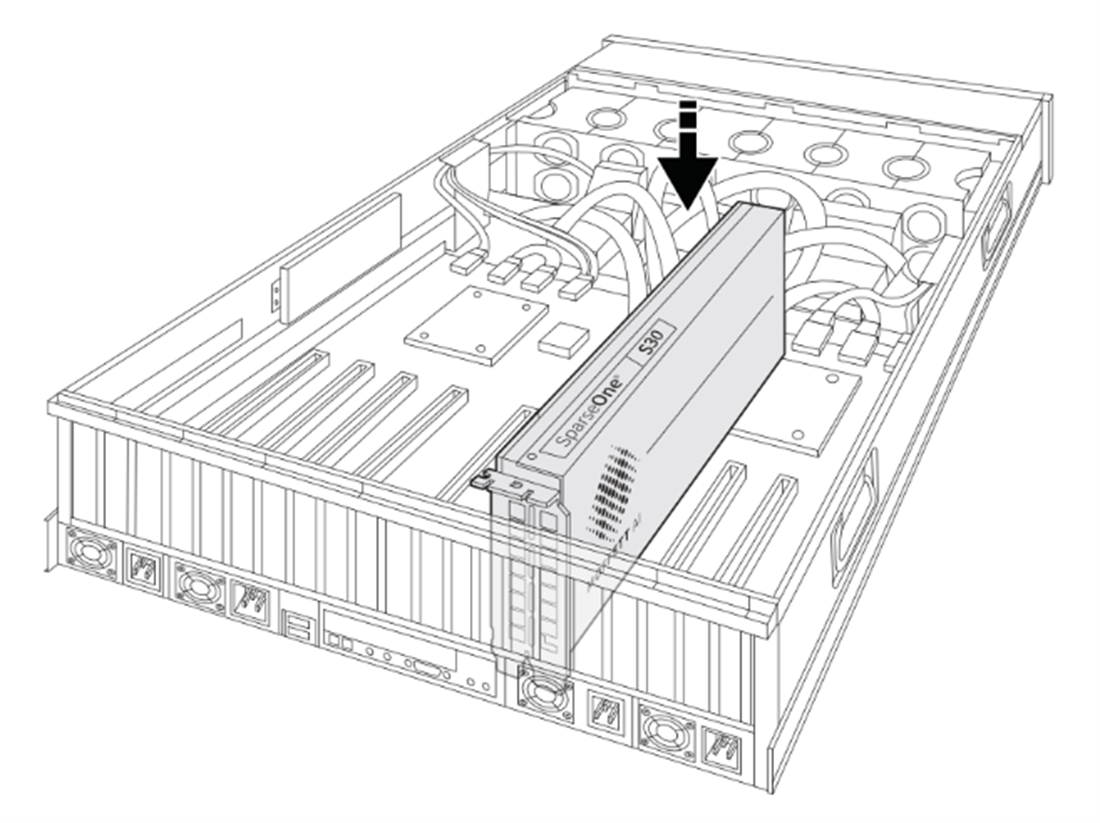

在服务器主板上找到 PCIe 卡槽，并将 S30 插入 PCIe 插槽。

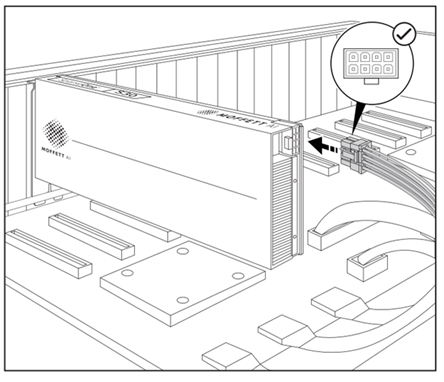

为 S30 接入电源。S30 提供一个 PCIe 8-pin 电源接口，可使用服务器内的 PCIe 8-pin 电源插头连接该接口。

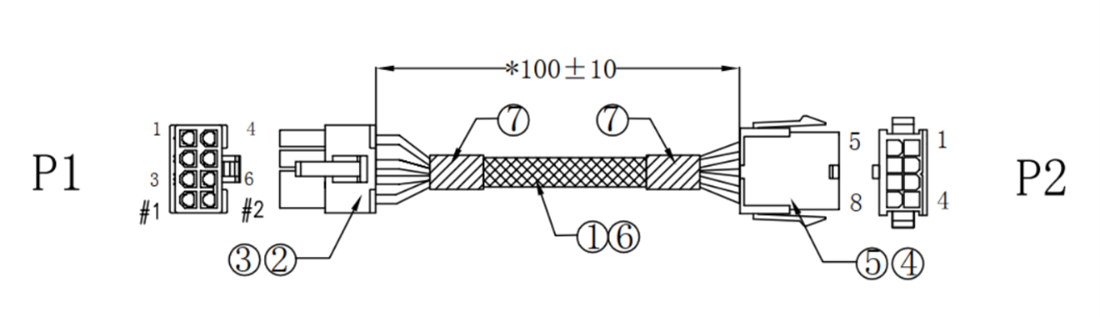

如果服务器提供的供电方式为 CPU 8-pin，那么您需要通过转接线，连接到 S30 的 PCIe 8-pin 连接器上。转接线如下所示：
为服务器装好盖板。
连接服务器电源线并启动服务器。

安装 S40 计算卡

下文描述了在服务器上安装 S40 计算卡（以下简称 S40）的步骤，具体步骤如下：

关闭服务器并拔下电源线。
打开服务器盖板。
拆掉挡风条。
在服务器主板上找到 PCIe 卡槽，并将 S40 插入 PCIe 插槽。

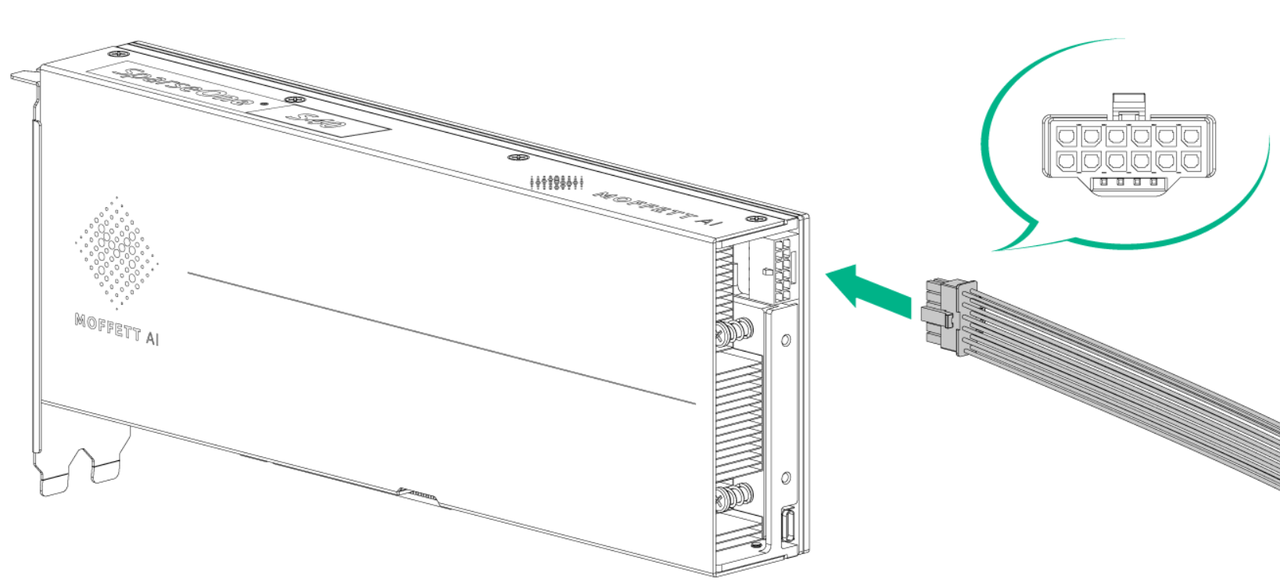

为 S40 接入电源。S40 提供一个 12VHPWR 的电源接口，您可以直接使用服务器内的 12VHPWR 电源插头连接到 S40 的 12VHPWR 电源接口上。

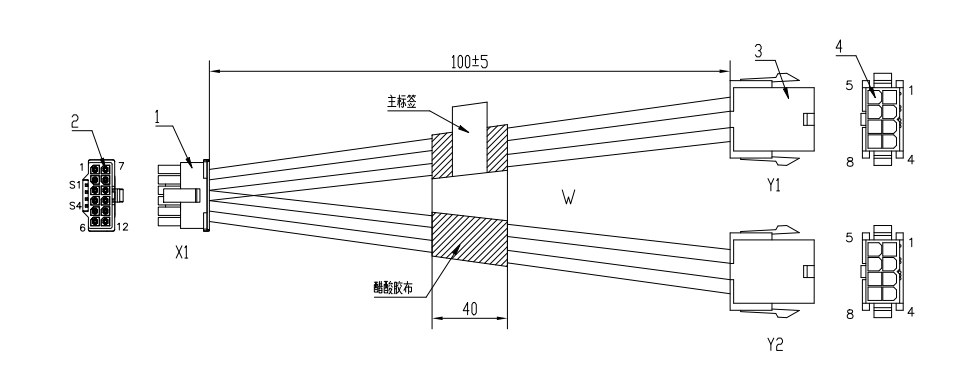

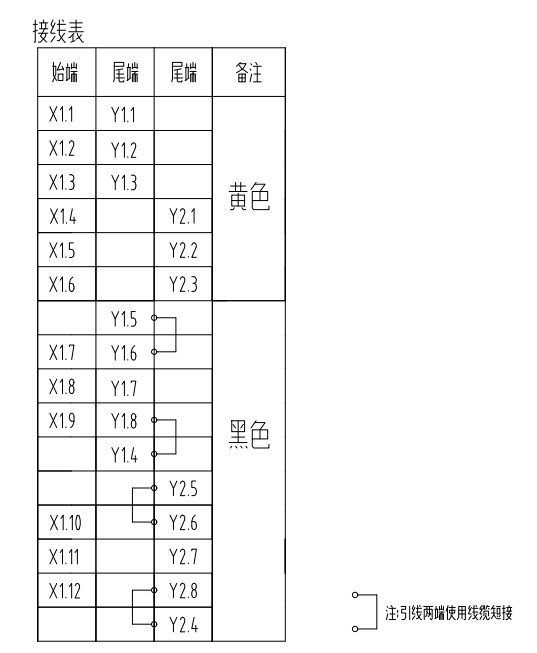

如果服务器提供的供电方式为 PCIe 8-pin，那么您需要通过转接线，连接到 S40 的 12VHPWR 连接器上。转接线如下所示：
为服务器装好盖板。
连接服务器电源线并启动服务器。

安装 S40AC 计算卡

下文描述了在服务器上安装 S40AC 计算卡（以下简称 S40AC）的步骤，具体步骤如下：

关闭服务器并拔下电源线。
打开服务器盖板。
拆掉挡风条。
在服务器主板上找到 PCIe 卡槽，并将 S40AC 插入 PCIe 插槽。

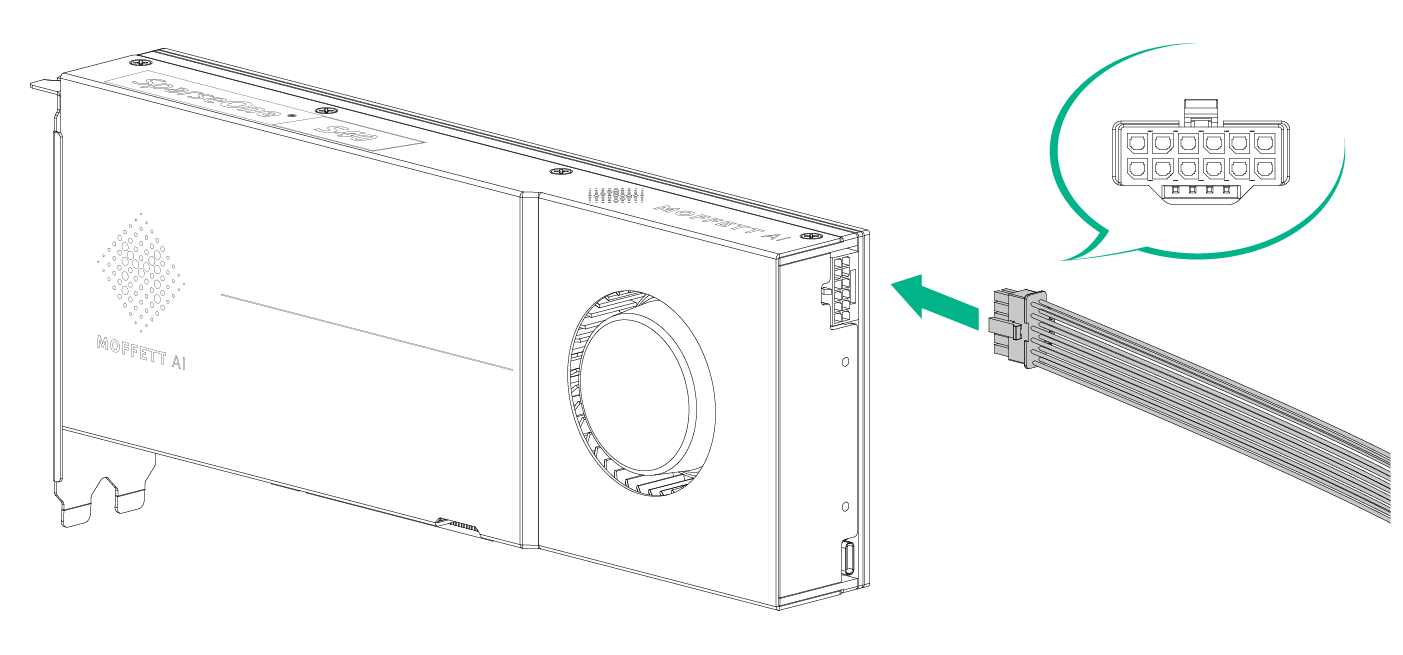

为 S40AC 接入电源。S40AC 提供一个 12VHPWR 的电源接口，您可以直接使用服务器内的 12VHPWR 电源插头连接到 S40AC 的 12VHPWR 电源接口上。

如果服务器提供的供电方式为 PCIe 8-pin，那么您需要通过转接线，连接到 S40AC 的 12VHPWR 连接器上。转接线如下所示：
为服务器装好盖板。
连接服务器电源线并启动服务器。

产品硬件架构

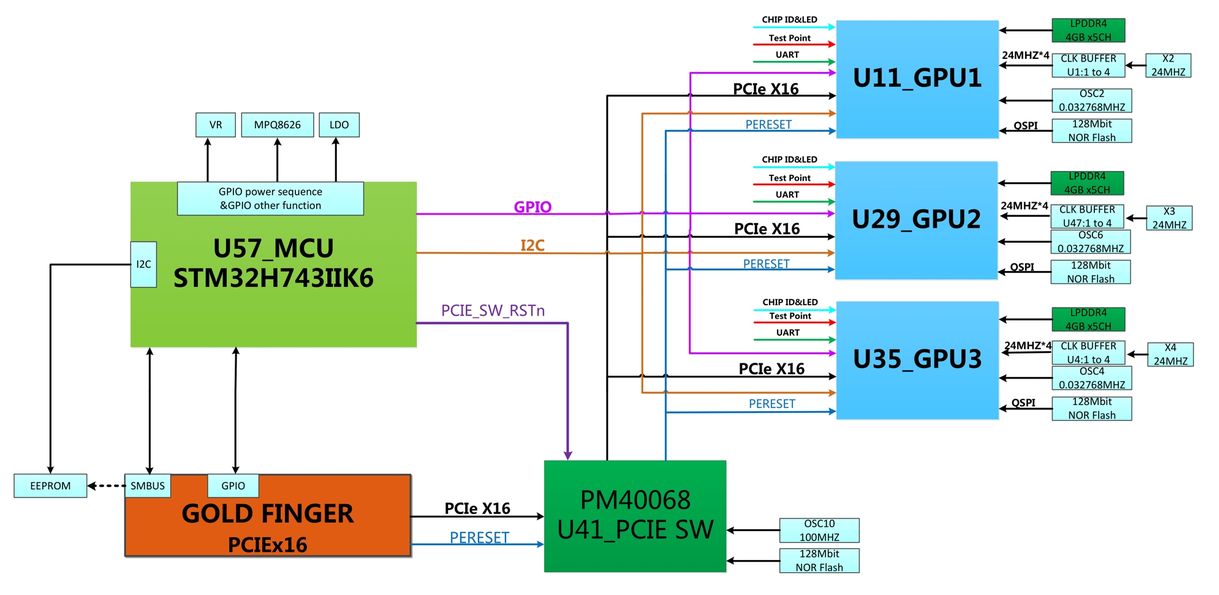

S30 架构

S30 计算卡搭载 3 颗墨芯 Antoum® 1.0 芯片，通过 PCIe 交换芯片和 PCIe Gen 4 x16 接口与主机通信。S30 计算卡内置一颗意法半导体高性能微控制器作为板级控制器，负责控制电源、时钟和温度等组件，监控整板运行状态并处理异常，以及通过系统管理总线（System Management Bus，SMBus）通信。

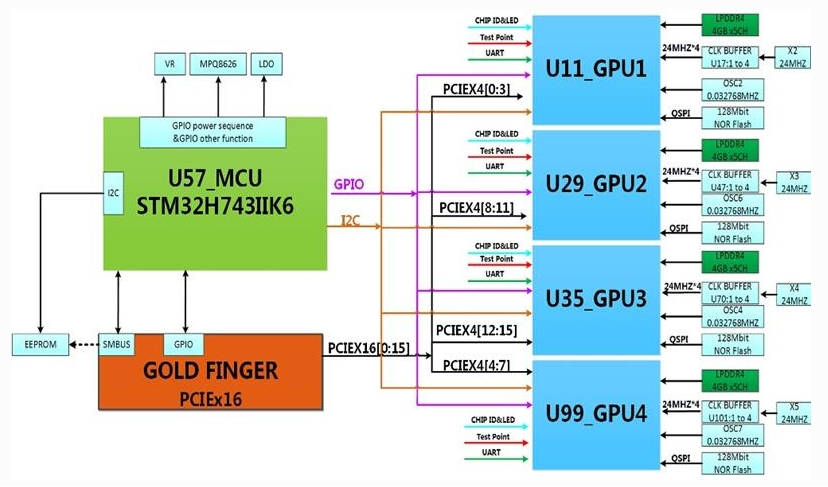

S40/S40AC 架构

S40 和 S40AC 计算卡搭载 4 颗墨芯 Antoum® 1.0 芯片，4 颗芯片共享一个 PCIe Gen 3 x16 接口。计算卡内置一颗意法半导体高性能微控制器作为板级控制器，负责控制电源、时钟和温度等组件，监控整板运行状态并处理异常，以及通过 SMBus 通信。
